多瑪、松下自動門的安裝方法

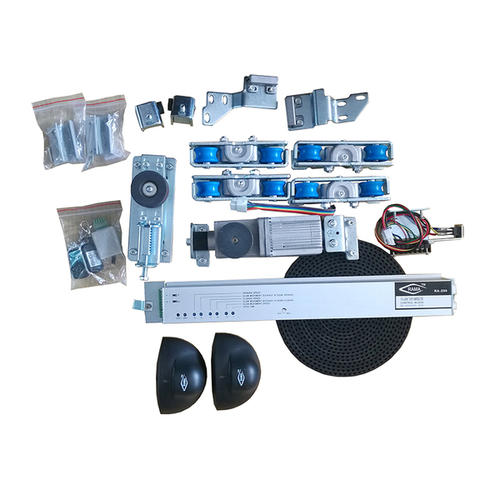

大家好,今天我為大家介紹多瑪、松下自動門的安裝方法,需要準備的有:自動門說明書、皮帶、控制盒、電機模塊、信號線、尾輪模塊、牽引塊包、應開關、自動門調試器安裝調試工具。

首先把自動門軌道需要的孔位打好,如果軌道太長,可以用切割機切短,再把我們自動門需要的孔位調好,將軌道固定上去,把螺絲擰緊,固定好軌道。

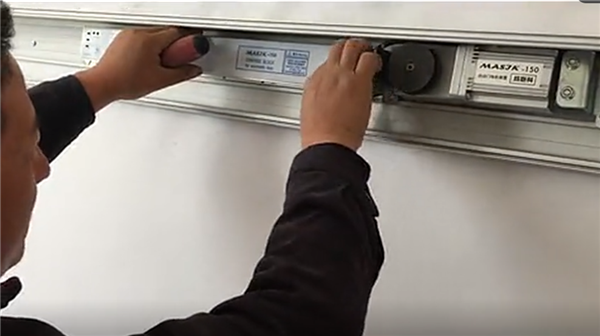

下一步是在軌道上固定自動門的主要配件,先將自動門的接線端開關裝好,把螺絲擰緊,再將馬達裝上,將左右四個螺絲擰緊處理好,裝好馬達后將自動門的控制器裝上去,把兩邊的螺絲擰緊,再將馬達的控制線和電腦控制器連接好。再將自動門的尾輪裝上去,把螺絲擰緊。把皮帶套上去,將皮帶的兩端扣在夾子上,將尾輪側中央的螺絲擰緊,這樣可以起到收緊皮帶的作用,然后將其余4個螺絲擰緊,這就是固定好主要配件的一個效果。

現在我們將吊夾固定在玻璃上,將兩邊的墊片墊好,將吊夾側邊的四個螺絲擰緊,之后將吊輪裝上去并固定好。
固定好吊輪后將玻璃安裝到軌道上,再將吊籠中間的防脫夾固定好,用扳手調動螺母左右來調節玻璃的高度,調節好玻璃的高度后將螺絲擰緊,擰緊螺絲之后將吊輪的防脫架安裝好。再依次把右邊的連接架固定在吊輪上,螺絲擰緊。

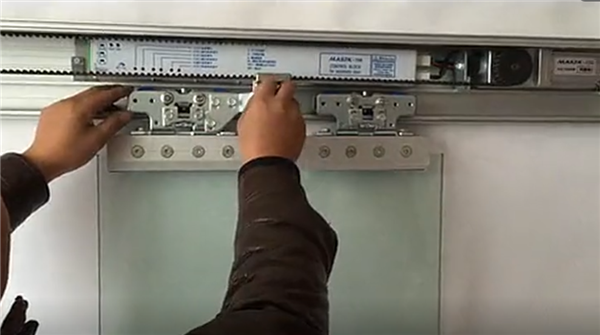

把皮帶夾拉到連接架的位置上,固定好螺絲,再把另外一個皮帶夾固定在左邊的連接架上,把螺絲擰緊。下一步是安裝另一扇玻璃,步驟同上,這就是固定好的一個效果。

現在把右邊的止動器器裝上去,固定好,這樣子門開到這個位置就會停止。再把中間的止動器裝上去,固定好,這樣我們關到這個位置就會停止。
下一步我們安裝感應器,這款24g加強板感應探頭可以上下左右調節感應區域,將線插上去連接好,將探頭蓋子蓋上去。

現在接入220伏的電源到開關接線端,再把感應探頭的線接上去,棕色和綠色接電源正負極,黃色和白色接信號線,再把遙控插到控制器上,安裝到這里就基本結束了,這就是自動安裝完之后的一個效果。
現在我們接通電源來調試一下,打開電源開關,自動門開始進入學習流程,自動打開和關閉運行一次。接下來門關閉以后,感應探頭感應到物體就會打開。我們測試下遙控器,打開、關閉、全開、半開,一切正常,

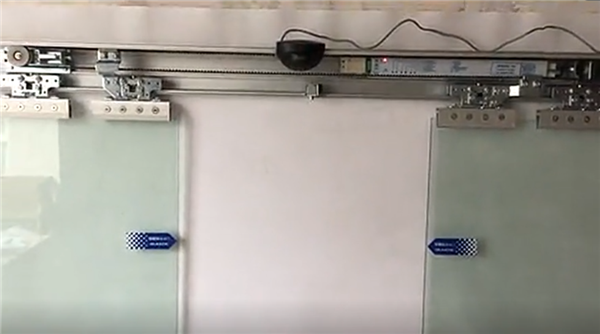

最后,我們把兩邊玻璃門的指示標貼上去。

首先把自動門軌道需要的孔位打好,如果軌道太長,可以用切割機切短,再把我們自動門需要的孔位調好,將軌道固定上去,把螺絲擰緊,固定好軌道。
下一步是在軌道上固定自動門的主要配件,先將自動門的接線端開關裝好,把螺絲擰緊,再將馬達裝上,將左右四個螺絲擰緊處理好,裝好馬達后將自動門的控制器裝上去,把兩邊的螺絲擰緊,再將馬達的控制線和電腦控制器連接好。再將自動門的尾輪裝上去,把螺絲擰緊。把皮帶套上去,將皮帶的兩端扣在夾子上,將尾輪側中央的螺絲擰緊,這樣可以起到收緊皮帶的作用,然后將其余4個螺絲擰緊,這就是固定好主要配件的一個效果。

現在我們將吊夾固定在玻璃上,將兩邊的墊片墊好,將吊夾側邊的四個螺絲擰緊,之后將吊輪裝上去并固定好。
固定好吊輪后將玻璃安裝到軌道上,再將吊籠中間的防脫夾固定好,用扳手調動螺母左右來調節玻璃的高度,調節好玻璃的高度后將螺絲擰緊,擰緊螺絲之后將吊輪的防脫架安裝好。再依次把右邊的連接架固定在吊輪上,螺絲擰緊。
把皮帶夾拉到連接架的位置上,固定好螺絲,再把另外一個皮帶夾固定在左邊的連接架上,把螺絲擰緊。下一步是安裝另一扇玻璃,步驟同上,這就是固定好的一個效果。

下一步我們安裝感應器,這款24g加強板感應探頭可以上下左右調節感應區域,將線插上去連接好,將探頭蓋子蓋上去。

現在接入220伏的電源到開關接線端,再把感應探頭的線接上去,棕色和綠色接電源正負極,黃色和白色接信號線,再把遙控插到控制器上,安裝到這里就基本結束了,這就是自動安裝完之后的一個效果。
現在我們接通電源來調試一下,打開電源開關,自動門開始進入學習流程,自動打開和關閉運行一次。接下來門關閉以后,感應探頭感應到物體就會打開。我們測試下遙控器,打開、關閉、全開、半開,一切正常,
最后,我們把兩邊玻璃門的指示標貼上去。
