運用廣泛，功能強大，質量保證

無論是做開門、右開門,還是單向開啟，雙向開啟門，多瑪^TMBTS80和BTS75V地彈簧都可根據門的不同寬度，適合各類大小不同的門扇。地彈簧的一系列配件很好地滿足了門的安裝和地面覆蓋的問題。多瑪^TMBTS80和BTS75V的地彈簧的功能全面，能滿足各種不同之需求，具有極大的可靠性。



優點

對于設計師/物料指定人員

- 美觀的隱藏式安裝。

- 提供所有關鍵功能。

- BTS80承重力強大，可達300kg。



對于五金商人

- 地軸可更換，可減少庫存。

- 產品功能齊全。



對于使用人員

- 恒溫裝置使閉門速度保持穩定。

- 高效性為用戶提供最大的便利。



對于安裝人員

- 適合左、右開門和單、雙向開門。

- 可轉換地軸適合不同的安裝條件。



技術數據和特點	BTS80			BTS75V
閉門力量(EN) 閉門力量可調	3 -	4 -	6 -	1-4 ?
標準和室外門1) ≤950mm ≤1100mm ≤1400mm	? - -	- ? -	- - ?	- ? -
防火隔煙門	-	-	-	?
最大門重(kg)	300			150
不分左、右手，適合單、雙向開啟門	?			?
閉門速度通過閥門可調 彩运网- 175°-0° 彩运网- 175°-15° - 15°-0°	? - -			- ? ?
緩沖裝置	?			?
延時閉門 通過調節閥控制	?			-
定位 - 可調 彩运网- 90°定位 - 105°定位	? - -			- ? ?
蓋板固定于 - 底座 - 機體	- ?			- ?
產品重量(kg)	7.1			3.0

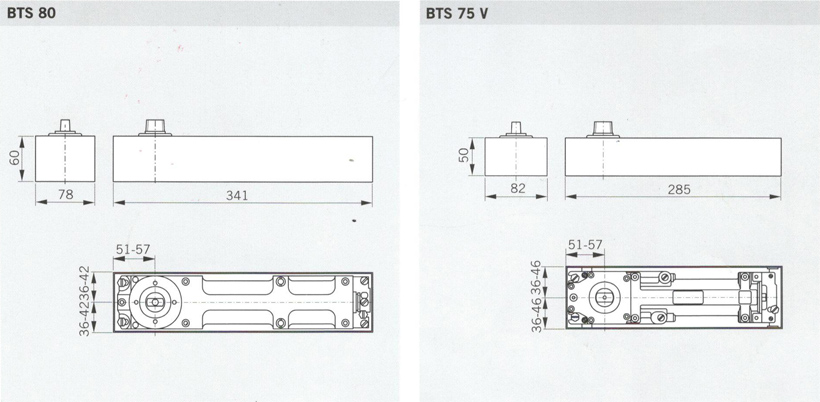

底座尺寸 - 長 - 寬 - 高	341 78 60			285 82 50
EN1154認證證書	?			?
QB/T 2694-2013(地彈簧)認證證書	?			?

彩运网? 是        - 否

1)對于特高或特種的門，或面對強風氣流的環境，應選用更大閉門力的地彈簧





---

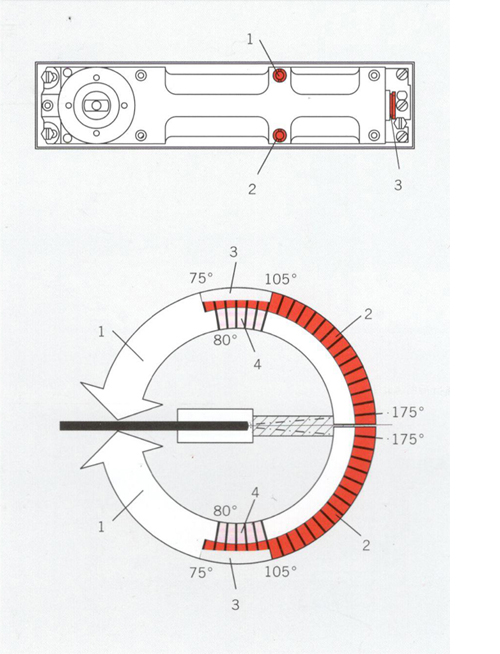

BTS 80標準和可選功能

---







1 可調閉門速度

2 定位范圍或延時范

3 調節段，選擇定位之開始角度或延時之結束角度(約75°至105°)

4 緩沖功能(約從80°開始)



緩沖功能

機械緩沖裝置能降低因開門力量過大而引起的門扇及墻壁損壞的可能。



液壓定位

定位裝置使門在75°-175°的任意角度產生定位。起始定位功能在75°-105°間可調。



延時功能

通過閥門調節延時功能會在開門后停留在打開狀態一段時間才關閉，以此方便殘疾人士、或搬運人員等輕松通過。

















---

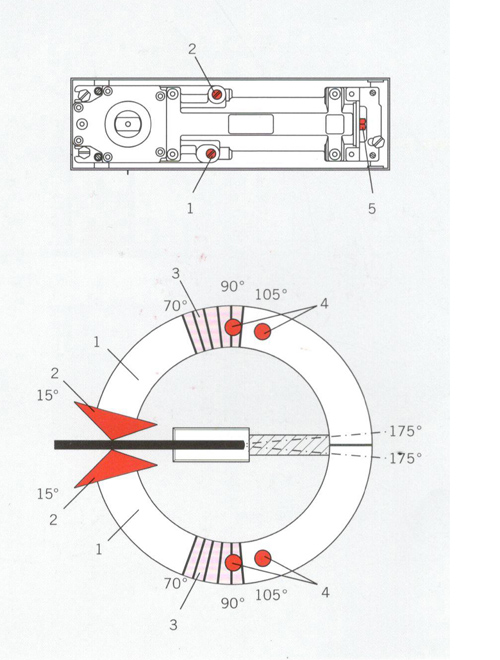

BTS 75V標準和可選功能

---





1 可調閉門速度的范圍175°-15°

2 可調閉門讀書的范圍15°-0°

3 約從70°產生機械緩沖功能

4 從90°或105°產生定位(選項)

5 可調彈簧力EN1-4級



緩沖功能

機械緩沖裝置能減低開門力量過大而引起的門扇及墻壁損壞。



閉門速度

多瑪^TMBTS75V設有兩個液壓控制閥以獨立調節175°-15°和15°-0°兩段閉門速度，配合不同門控設計及要求。



定位功能(選項)

備有90°或105°兩種型號，按所選型號使門扇定位于90°或105°。

(不適合用于防火門)。















---

安裝及應用

---







---

配件

---

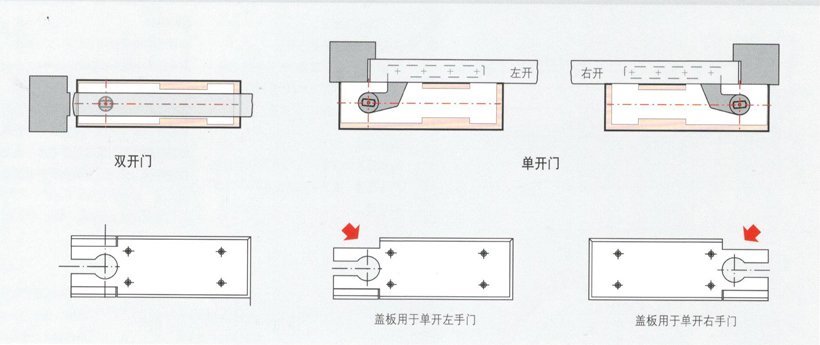

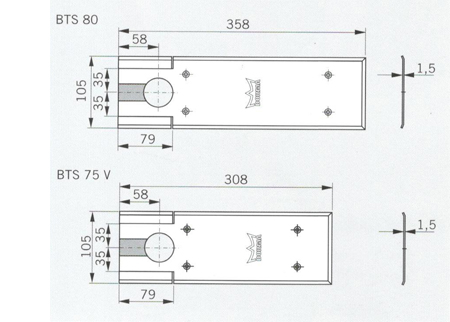

通用蓋板

使用于左手或右手單開門時，將有關預設斷裂部分拆除。使用于雙開門時，保留預設斷裂部分。通用蓋板備有不銹鋼及黃銅兩種。厚度1.5mm。

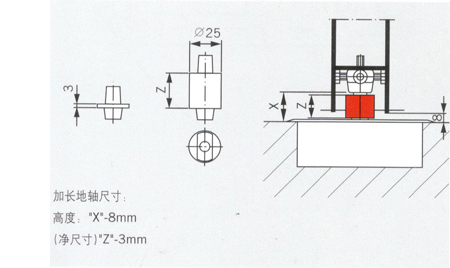

地軸

一系列不同長度的可更換地軸以配合不同環境，如加厚地毯、地石及門檻等。

另備有特別地軸，如偏心3°地軸等以使用特殊環境。



多瑪^TM2300密封劑

防止底座及機體間積水可使用多瑪^TM地彈簧密封劑。



多瑪^TMBTS80技術參數

根據DIN EN1154對于單開門和雙開門的標準，常用的部分左右手的地彈簧適用的門頁最重可達300kg。通過閉門全程液壓控制和緩沖，可調閉門速度和閉門效果約開始于175°。在75°至175°間的任何位置都可產生定位，定位點可隨時改變。在75°至105°間可調節延時功能。含底座。



尺寸

 □ EN 3   □ EN 4   □ EN 6

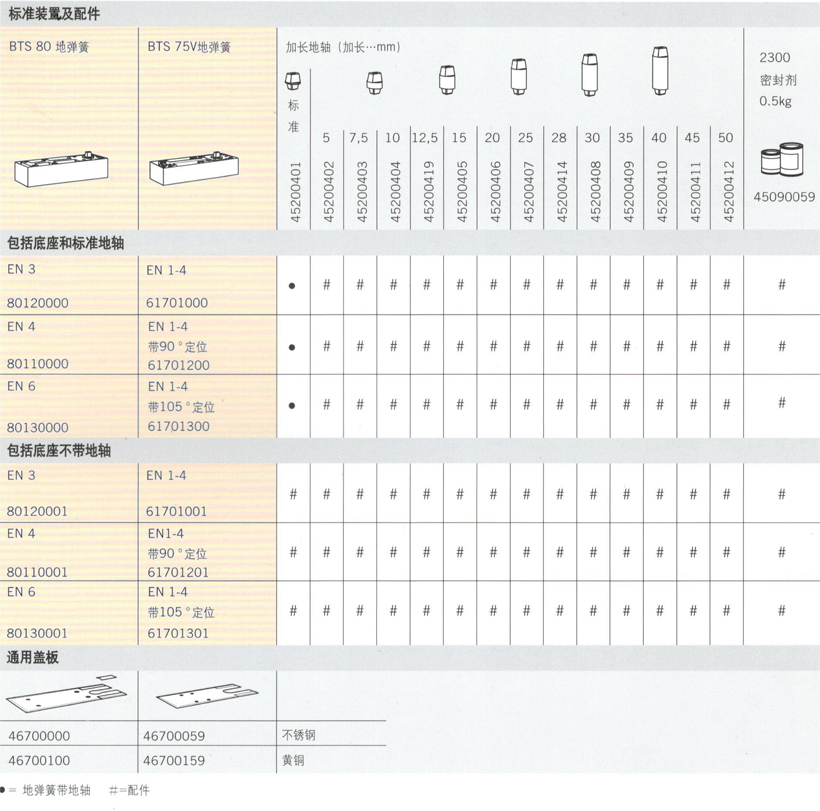

配件

□ 地軸    □ 標準    □ 加長···mm     □ 特殊型號



□ 通用蓋板(1.5mm厚)       □ 不銹鋼         □ 黃銅



□ 密封膠

標識：DORMA BTS 80

多瑪^TMBTS75V技術參數

根據DIN EN1154對于單開門和雙開門的標準，常用的不分左右手的地彈簧適用的門頁最重可達150kg。可調閉門力(EN1-4)和閉門速度，閉門力約產生于175°。全程液壓控制閉門和緩沖。含底座。



型號



□ 90°定位         □ 105°定位



配件

□ 地軸       □ 標準        □ 加長···mm        □ 特殊型號



□ 通用蓋板(1.5mm厚)          □不銹鋼           □ 黃銅



□ 密封膠

標識：DORMA BTS 75V





---

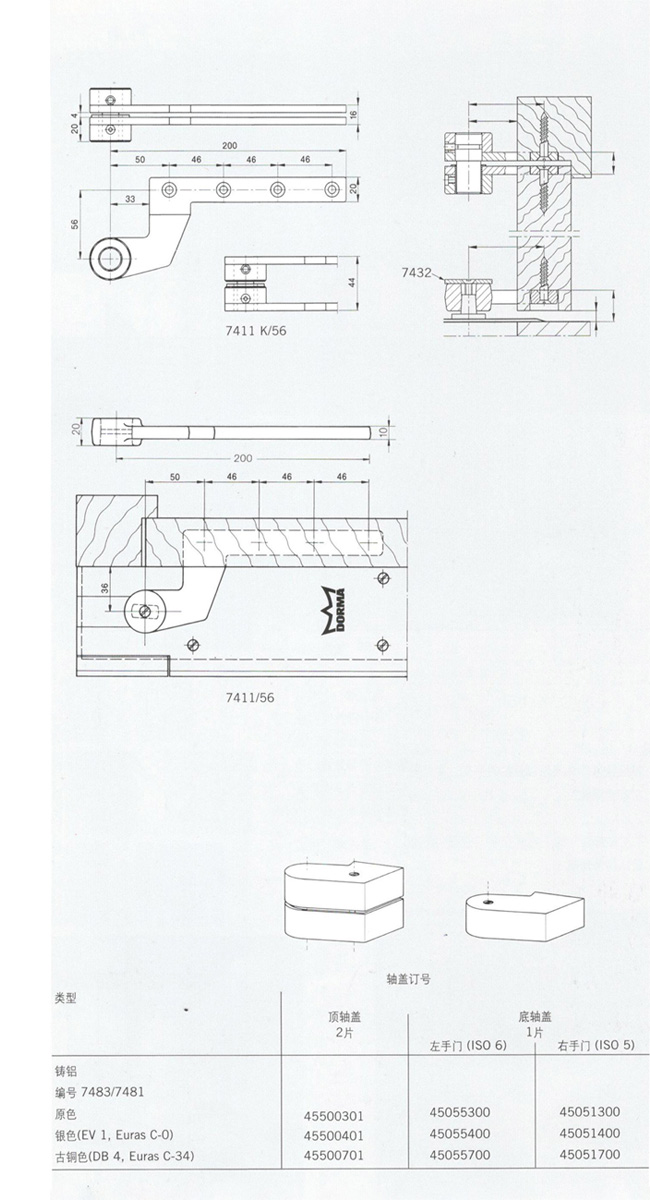

單向開啟門

---



頂軸



編號 7411 k/56

鍍鋅帶偏心銷和套管，方便掛門后調節

不分左右手

訂號 45300016



回轉軸桿

編號 7411/56

錘鍛鋼，鍍鋅

訂號 45010003



回轉軸蓋

編號 7432

用于所有單向轉軸桿

不銹鋼

訂號 45090030



頂軸蓋

編號 7483

用于頂軸

(訂號見右表)



地軸蓋

編號 7481

用于回轉軸桿

(訂號見右表)
